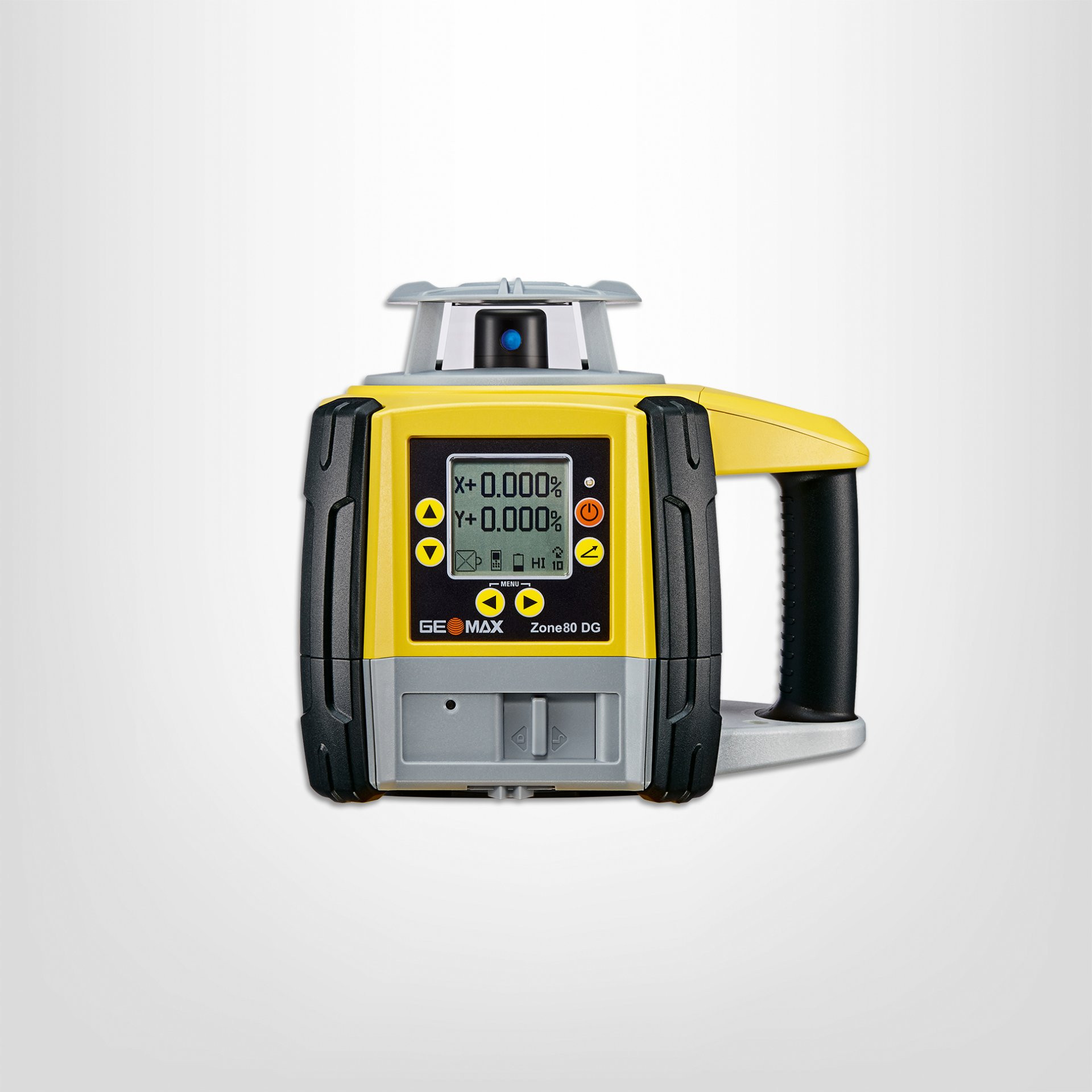

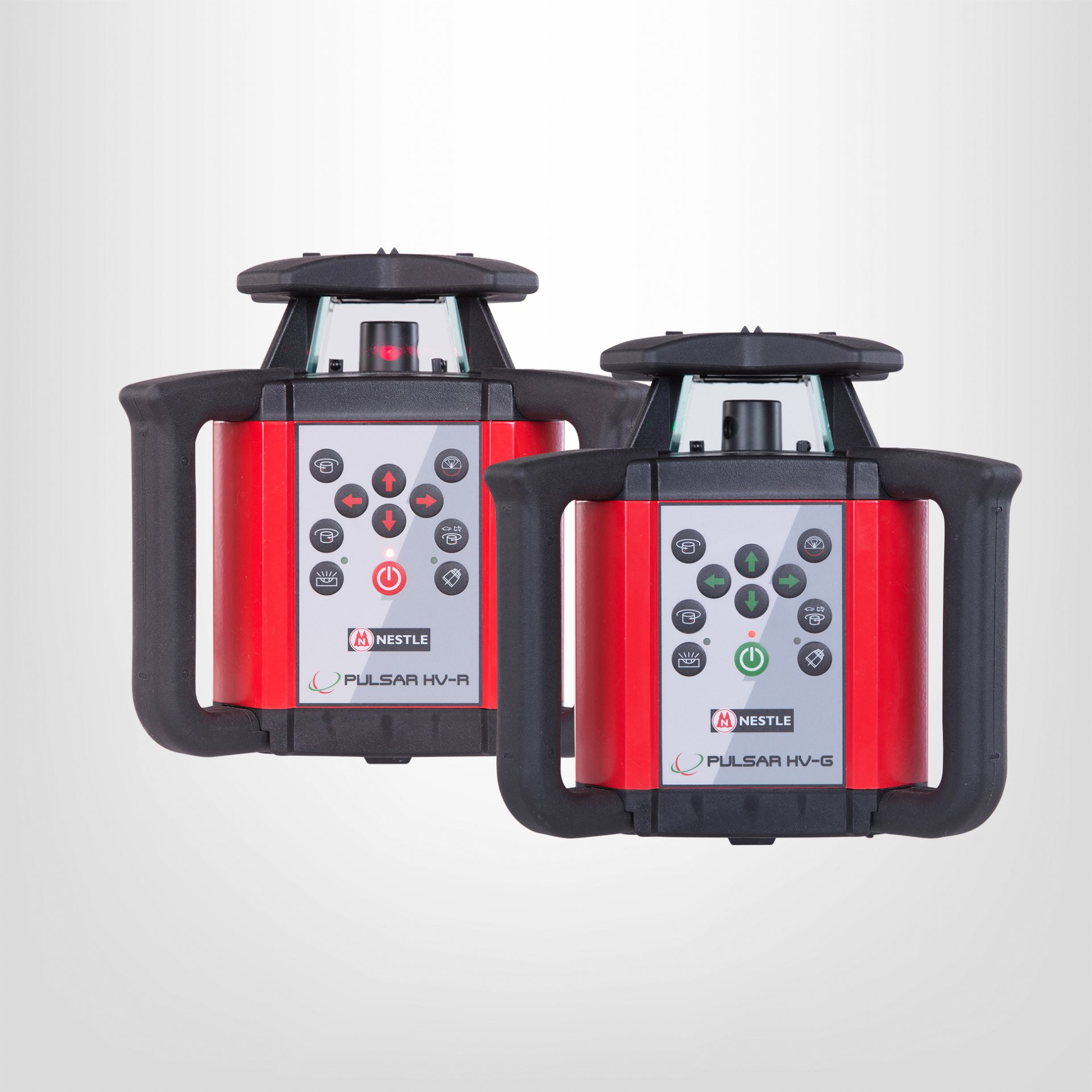

Rotationslaser

Der Rotationslaser ist ein Gerät zur rationellen Bestimmung von Höhen. Er findet bei Bauarbeiten, Maschinenvermessungen und -ausrichtungen Anwendung. Letztere stellt wesentlich höhere Anforderungen an die Genauigkeit des Messsystems als der Einsatz bei Bauarbeiten.

Ein Laserstrahl wird von einem Pentagonprisma um 90° umgelenkt. Durch die Rotation dieses Prismas um seine Stehachse wird eine Bezugsebene erzeugt. Je nach Bauart kann diese Ebene horizontal, vertikal oder mit einem definierten Neigungswinkel zur Erdoberfläche verlaufen. Die Höhenlage des Laserstrahls kann im Zielpunkt mit einem photoelektrischen Detektor oder, sofern der Laser im sichtbaren Wellenlängenbereich (400–700 nm) emittiert, mit bloßem Auge an einer Nivellierlatte erfasst und abgelesen werden.
